一、产品概述
FZG系列真空干燥箱是一种将物料置于真空条件下进行加热干燥的静态干燥设备。它是利用真空泵进行抽气抽湿，使工作室内形成真空状态，降低水的沸点，从而加快物料干燥的速度。通常将物料加热至50~80℃，就能快速蒸发物料中的水分或其他溶剂，特别适合于对热敏性、易分解、易氧化物质和复杂成分物品进行快速高效的干燥处理，可增配冷凝罐，适用于需要回收物料的溶剂或干燥过程中产生的有毒有害气体。
真空干燥箱被广泛应用于生物化学，化工制药、医疗卫生、农业科研、环境保护等研究应用领域，作为粉末、浸膏等干燥、烘培和各类玻璃容器的低温快速干燥及负压消毒灭菌。
二、设备简介
1、真空干燥箱采用整体式框架结构，骨架采用槽钢排成“井”字状进行焊接制作，可以有效保证在负压状态下箱体不变形。
2、箱体内壁四角均采用R弧结构，箱体内底部制作凹型结构，能有效收集加热产生的冷凝水，由底部排污阀集中排出，有效减少干燥时间，提高干燥效率。
3、干燥箱有多种加热方式可选，可选用蒸汽加热、热水加热、导热油加热等方式，如果用户不具备这些热源，可采用电热管加热。

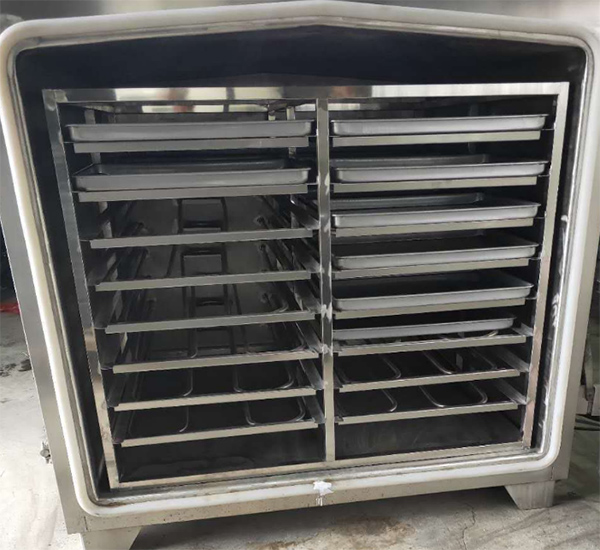

4、加热系统一般采用不锈钢无缝管焊接制作盘管形式，采用管道快接连接，密封性好，防腐耐压，每层加热盘管上方设烘盘托条支架，加热时烘盘不会直接接触盘管，保证物料加热的均匀性。为了箱内温度更加均匀精准，可选用平板加热器进行加热。
5、抽真空口根据本公司多年实践经验为顶部抽气，防止箱内干燥速度不相同，造成物料枯焦现象发生。箱体接口与缓冲罐连接，缓冲罐再与真空泵接口连接，可缓冲压力，防止倒灌，还可用于气液分离以达到稳定真空度。如果物料中的溶剂需要回收，如酒精等，可选配冷凝罐。
6、干燥箱放空阀装有空气呼吸器，阻止空气中的粉尘杂质进入箱体与物料接触。真空管道上装有双道止回阀，有效防止真空泵出现回水现象。
7、电控系统所有电器元器件均采用西门子品牌，进口智能数显温控表，方便精确调整设定温度，自动恒温，无需人工看守。可选配PLC触摸屏编程控制系统，可实现箱内压力、温度的自动调节并达到设定值，还能对时间、温度、压力、批号做无间断记录，可将记录数据进行打印。
8、真空系统有用户自备和随机配备两种情况，如随机配备可与箱体一体或采用分离式结构，根据用户现场情况确定，配备的真空系统具有工作稳定，噪声小，真空速度快等特点。
三、产品特点
1、真空干燥箱能够在物料较低温度下得到较高的干燥速率，热量利用充分，干燥速度快。
2、干燥箱能在低温下干燥热敏性物料，能干燥需要回收溶剂或含有有害气体的物料。
3、物料在干燥前可进行消毒处理，干燥过程中无任何不纯物混入，符合GMP要求。
4、干燥箱属于静态式真空干燥设备，干燥的物料形态不会损坏。
5、干燥箱对于热能的适应性强，可选择最合适的加热方式。
5.1、蒸汽加热：加热管全部采用不锈钢盘管加热，SUS304材质，规格为Φ51*3、Φ32*3、Φ22*2，盘管成S型走向，加热均匀，干燥速度快。
5.2、热水加热：加热管全部采用不锈钢盘管加热，SUS304材质，规格为Φ51*3、Φ32*3、Φ22*2，盘管成S型走向，热水可通过锅炉自动供水，或采用水箱加热，热水泵循环。
5.3、导热油加热：加热管全部采用不锈钢盘管加热，SUS304材质，规格为Φ51*3、Φ32*3、Φ22*2，盘管成S型走向，采用油箱加热，耐高温泵循环。
5.3、电加热：电加热管采用Φ22*1.5不锈钢管呈W型制作，每层均匀分布，采用智能仪表控温，PID调节，液晶数显，稳定精度高。

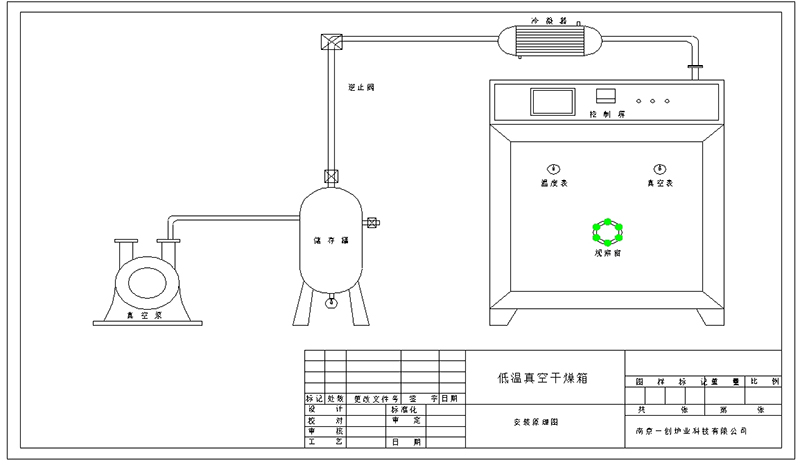

四、安装原理图

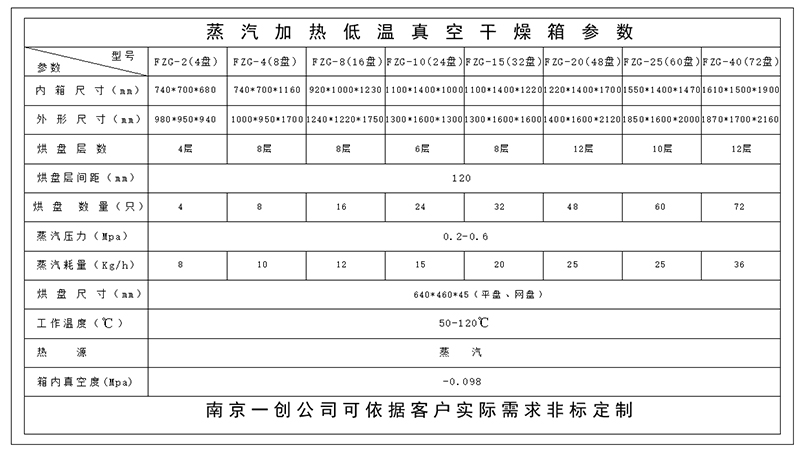

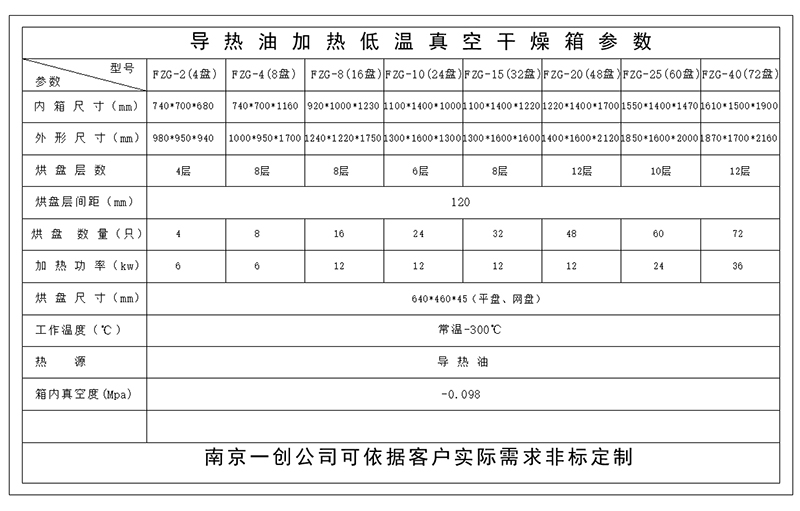

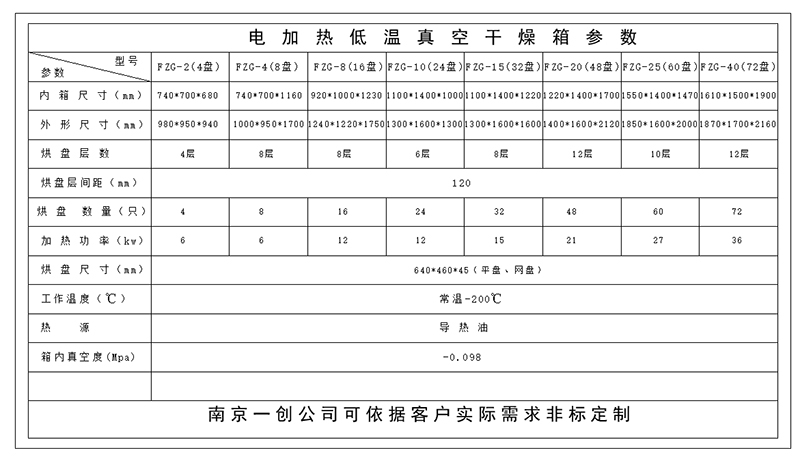

五、技术规格参数
